✅分解に際して
巷ではVAIO Pro13の分解記事は数多くヒットします。が。
VAIO Pro13 mk2の分解記事はとても少ない。
この記事ではできるだけ丁寧にVAIO Pro 13 mk2の分解方法を記録します。
Pro13とPro13 mk2の内部構造は結構違ってて、D-Subの搭載やネジ位置の変更に伴って内部も大きく手が入れられているので、慎重に分解をしていってください。
※注意点
ブログトップにも書いてありますが、本記事の内容の大半はリスクを伴います。『自己責任』、『転んでも一人で起きる』の意味がわからない方はそのままブラウザバックをお願いします。トラブルが生じた場合でも当方は一切のサポートを致しません。
今回の記事では説明をわかりやすくするために2台を分解して撮影した画像で見やすい方を採用しています。結果写真は2台のVAIO Pro13 mk2(シルバー/ブラック)が混在します。ご了承ください。
✅①裏蓋を外す
VAIO Pro 13 mk2の裏蓋はVAIO Pro13と異なりネジ隠しがありません。見えてるネジをすべて外せばオッケーです。
ネジを外したあとは一度パソコンを広げて、キーボード面を出します。
サイドを見ると
キーボード面との間に隙間があるのでここにカードやピックなどを差し込んで少しずつ外していきます。
VAIO Pro 13 mk2はツメで固定されているので慎重にはずしていきます。構造上正対したときの左側(電源プラグ側)のほうが外しやすいので、写真に採用した右側ではなく、反対側から外すと良いかもしれません。

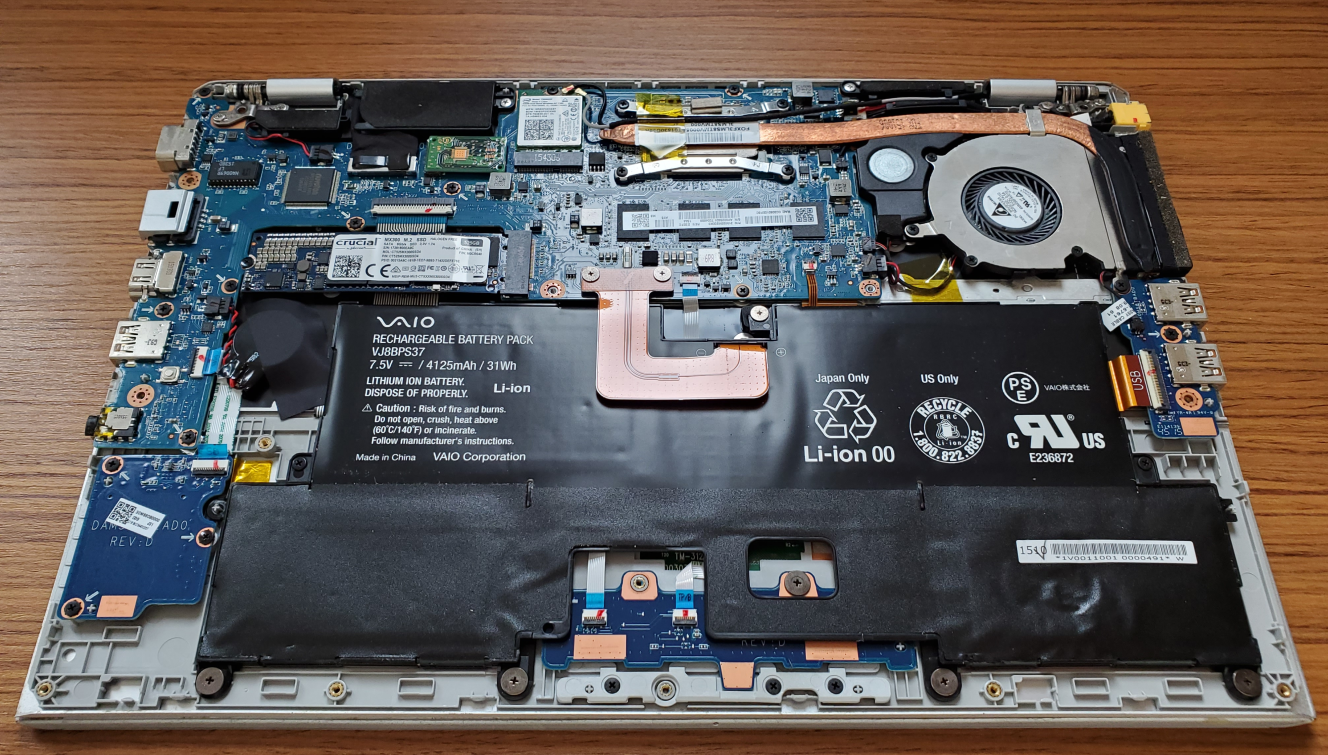

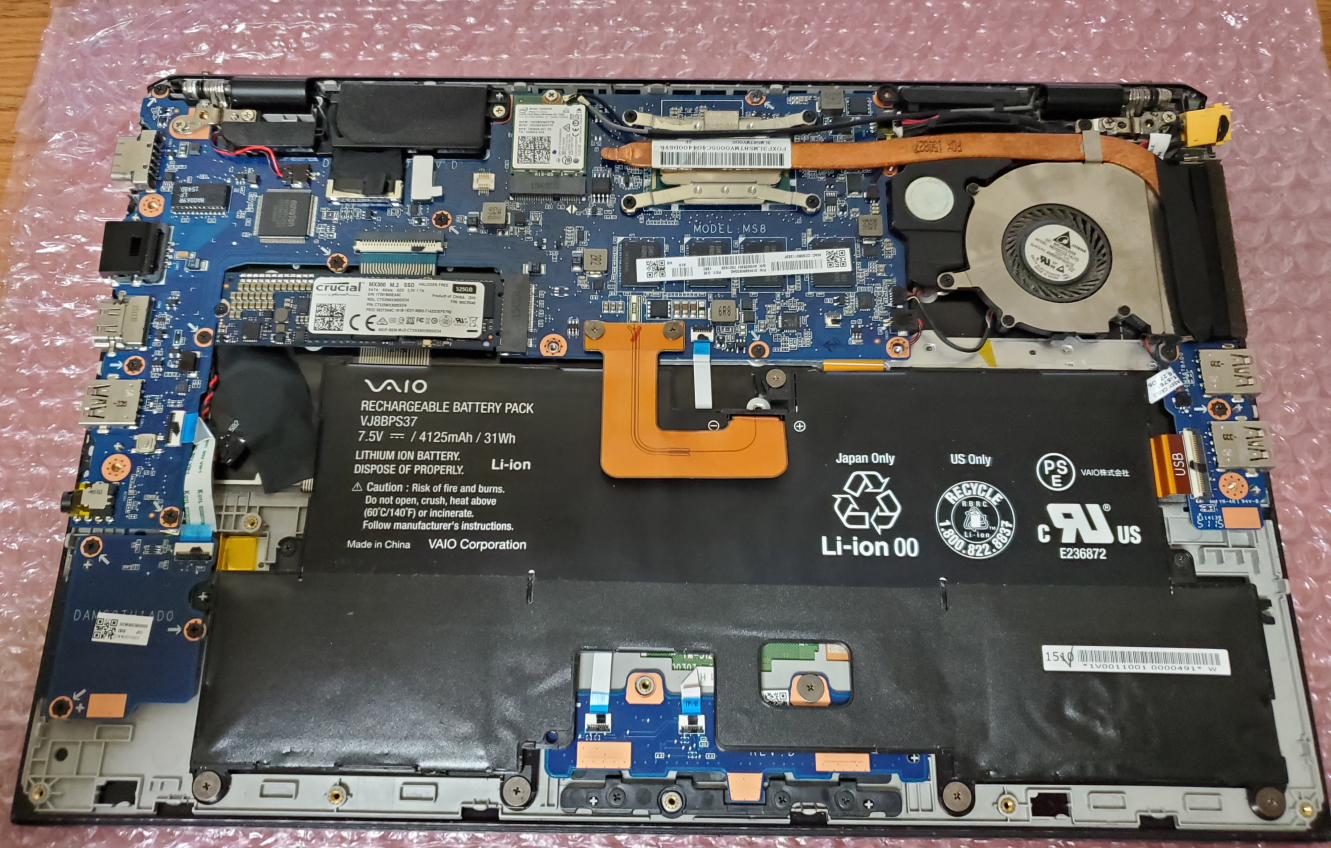

無事裏蓋を外せたところがこちら。13インチの軽量モデルなので構造はぎっちり詰まっていて余裕がありません。慎重に作業をしましょう
✅②バッテリーを外す
次に外しやすい大物であるバッテリーを外していきます。
バッテリーのネジは全部で9つ。

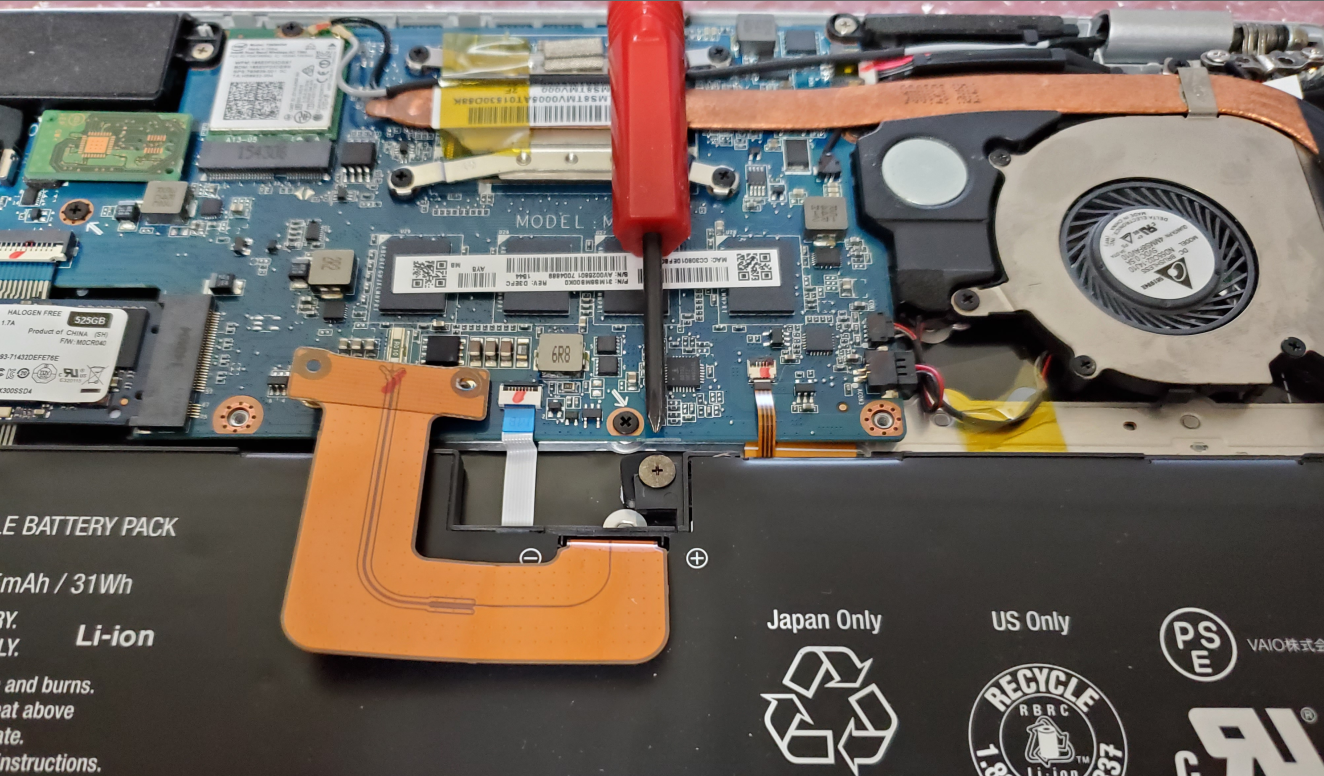

安全のためにもまずは接続部分を外します。ネジ2つ外すとケーブルを取り外すことができます。
続けて
バッテリ接続部分すぐ横に1つ。
両サイドに1つずつ。
パームレスト側に4つ。
これで合計9つ。これだけネジを外せば

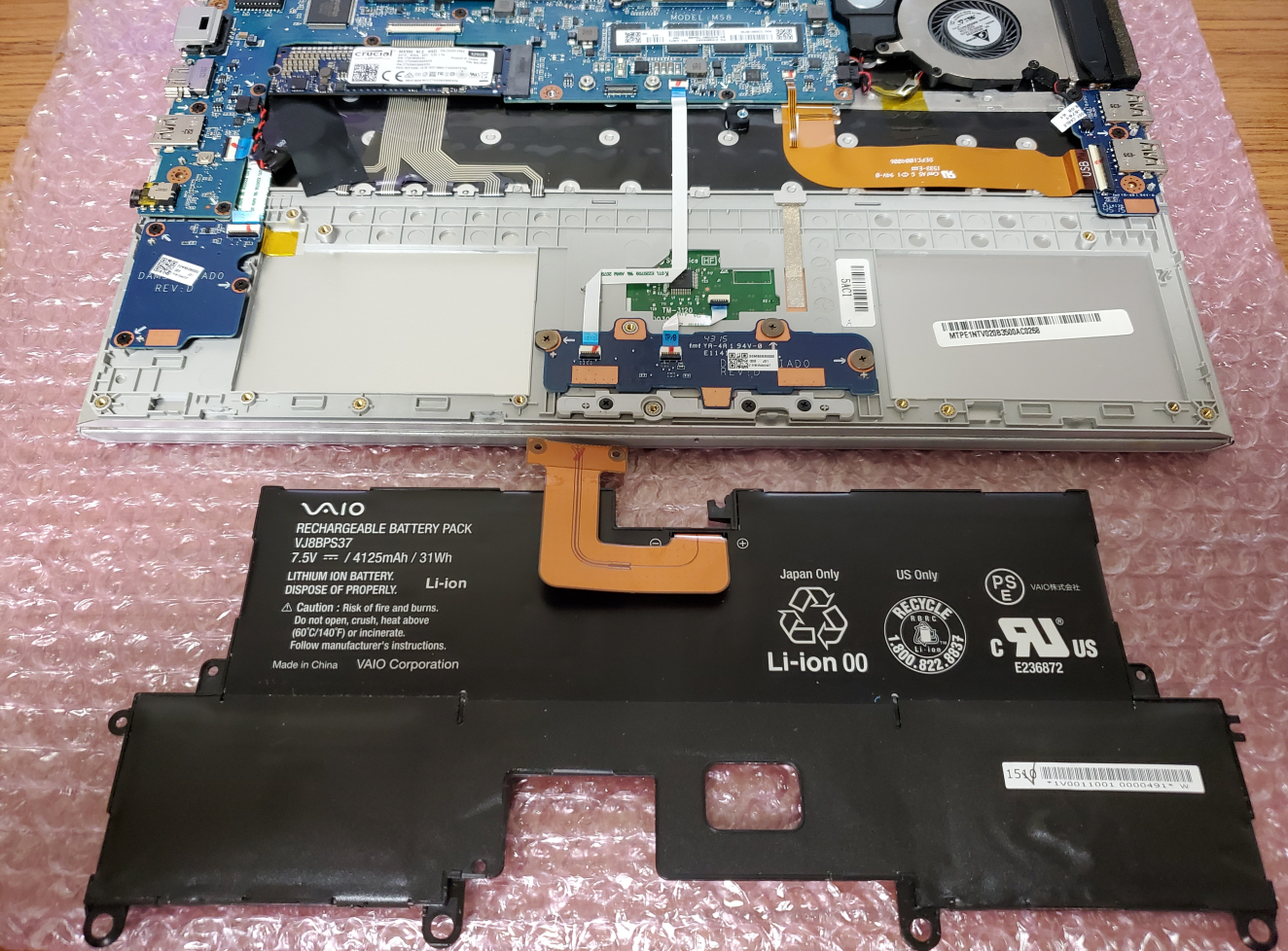

特に引っかかるものもなくバッテリーを外すことができます。
✅③SSDを取り外す
ロジックボードを取り外すだけなら必須ではありませんが、SSDの下を通っているケーブルがキーボードの接続ケーブルなので取り外しておくと後々便利です。
ネジ1本で止まっているだけなので外してしまいましょう。(画像は外した後)
✅④ロジックボードに接続されているケーブル類を取り外す。
ロジックボードには先程のSSDの下を通っているキーボードの接続ケーブルの他にUSBポートやトラックパッドなどの接続ケーブルがつながっているため、これらを取り外していきます。
この写真のように黒いツメを立ててからやさしく引き抜きます。
こんな感じで外れていきます。
断線に気をつけて他のケーブルも慎重に外していきましょう。
✅⑤ロジックボードを直接固定しているネジを外す

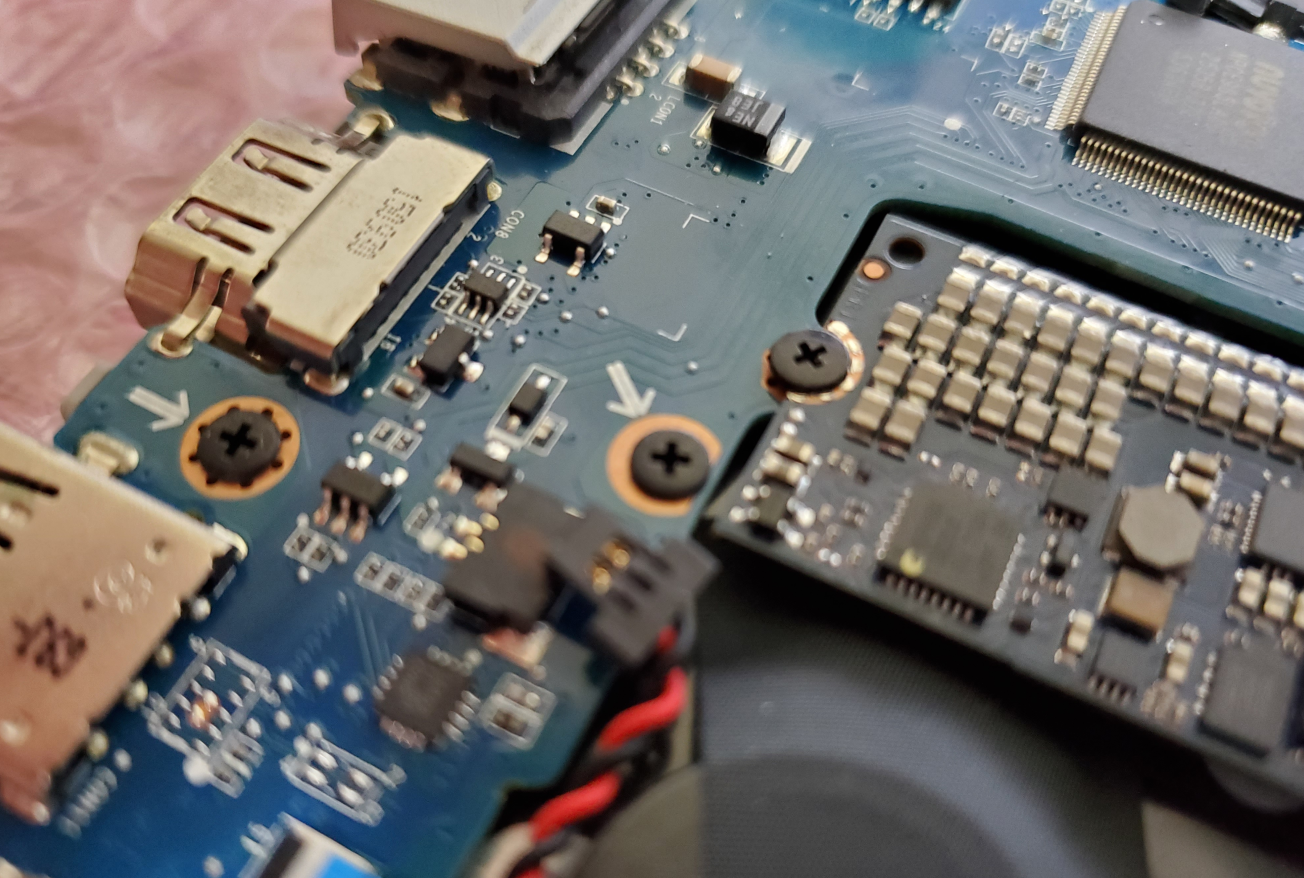

VAIO Pro 13 mk2のロジックボードを直接固定しているネジには矢印がついています。
これとか。
これですね。

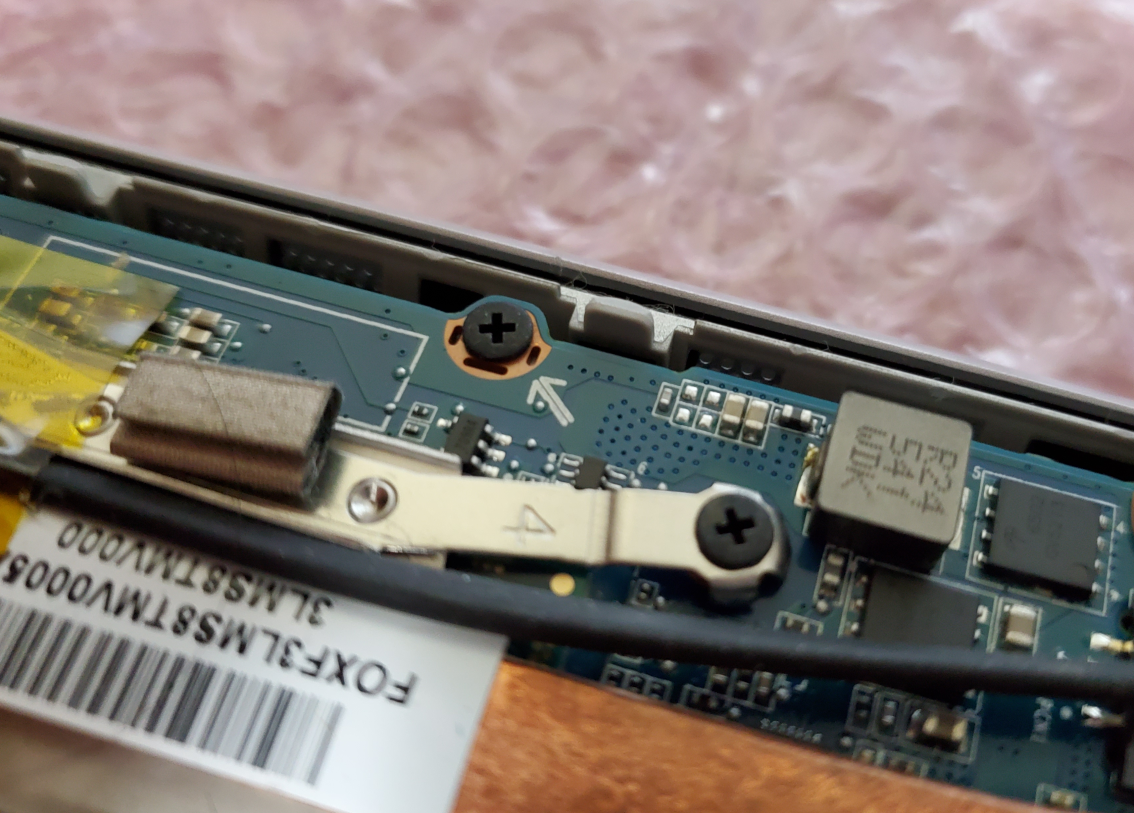

この白い矢印がついているネジをすべて外しましょう。
✅⑥ロジックボードを固定しているネジを外すpart2
ロジックボードは直接固定しているネジだけでなく、他のパーツとまとめて固定しているネジでも筐体に固定されています。次はこいつらを外していく。

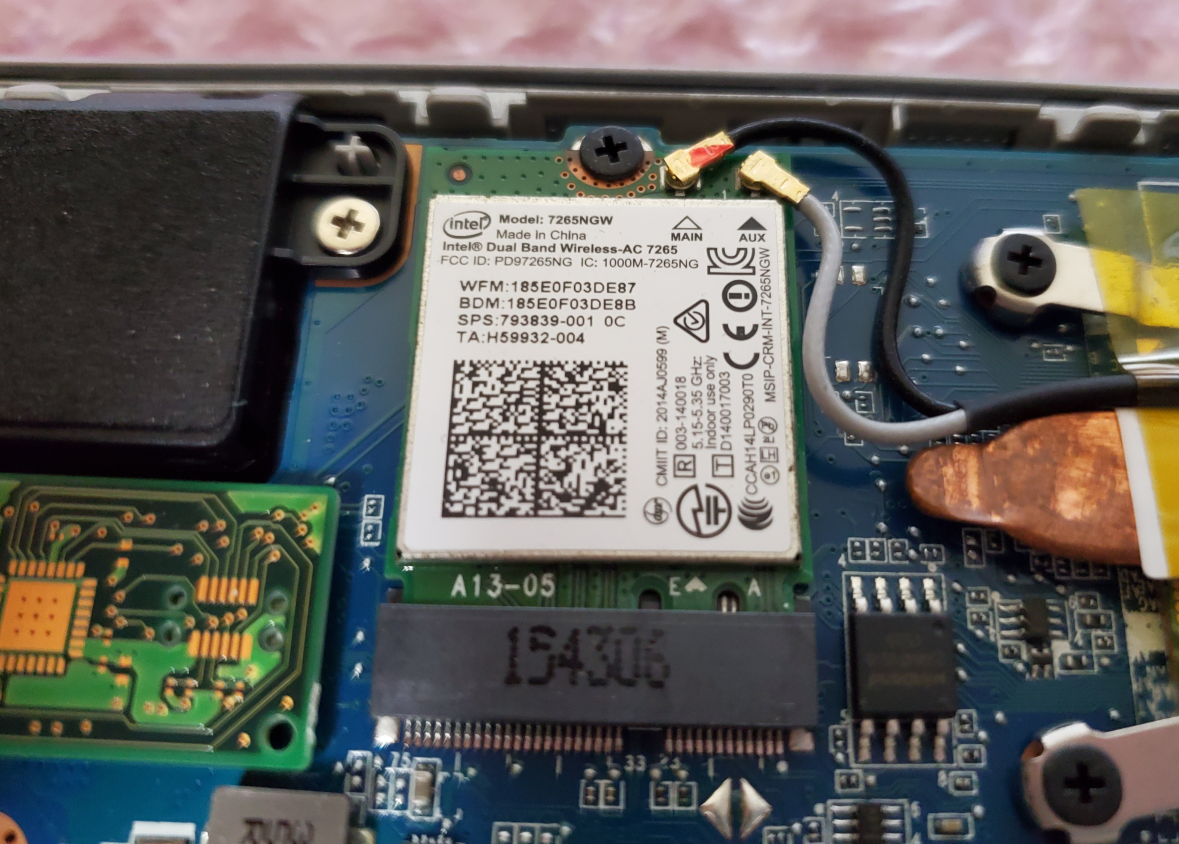

例えば無線LANカードのネジやその隣の黒いプラパーツを固定しているネジ
左右のヒンジ部分を固定しているネジ。
こやつらを丁寧に見つけながら外していきます。
✅⑦テープ類と隠れたネジを外す
ここまで外しても
なおロジックボードは取り外せないはずです。
これはヒートパイプの下にネジが隠れているからなんですね。
ヒートパイプを緩めるとこんな感じでネジが出てきます。外しましょう。

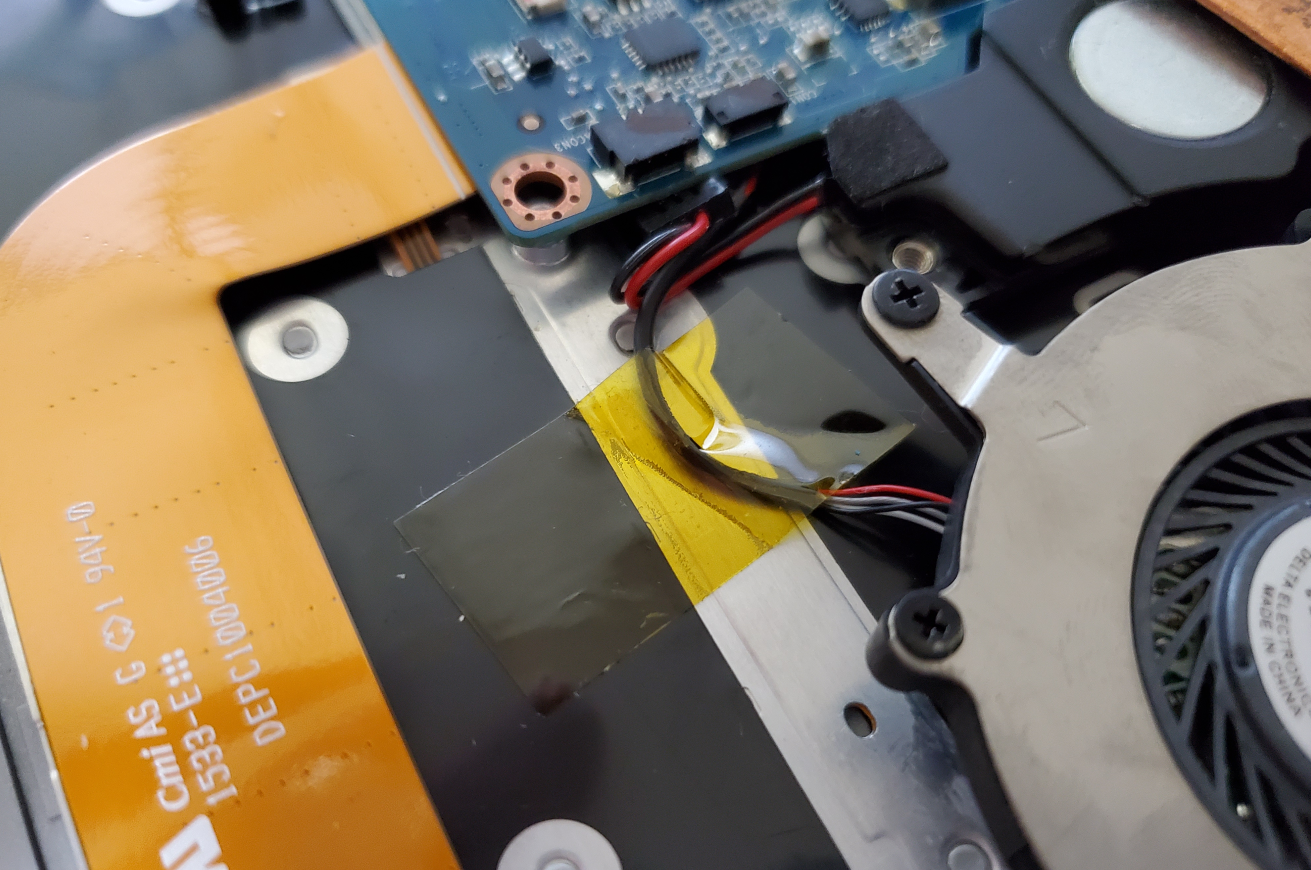

最後に全体を眺めてこういったケーブル類を接続しているテープを剥がしておきます。
✅⑧ロジックボードをひっくり返してキーボードにアクセスする。
⑦までの工程が済んでいれば
このようにロジックボードと冷却部分を(スピーカーなどのユニットごと)動かすことができるようになっているはずです。
動かせないときは見逃したケーブルやネジ、テープがないか。
あとはこの写真左上のネジのすぐ上の+状の突起やヒンジ部分が引っかかっていないかチェックしてみてください。
✅⑨キーボードを取り外す
後は再度などのテープを剥がせば
キーボード全体が外れます。
